«Штабелирование»
Помимо заполнения в виде слоев PackVirtuos предлагает возможность укладки продукции в виде стопок (штабелей), которые могут быть вертикальными, горизонтальными или наклонными. Эта функция особенно подходит для тонкостенных предметов. Укладка в стопки может быть с вложением продукции друг в друга и без вложения.
Пример упаковки по типу «Штабелирование»:

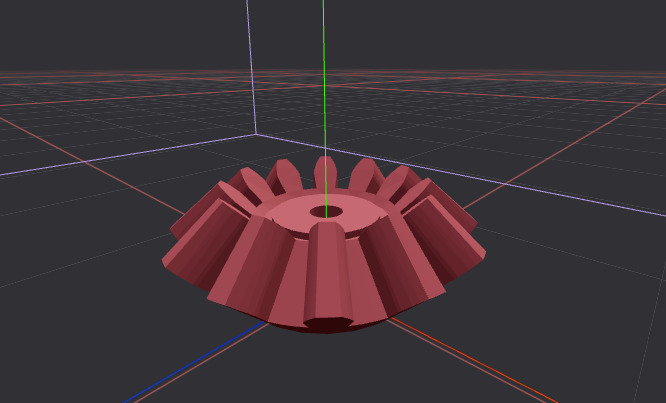

Исходная продукция

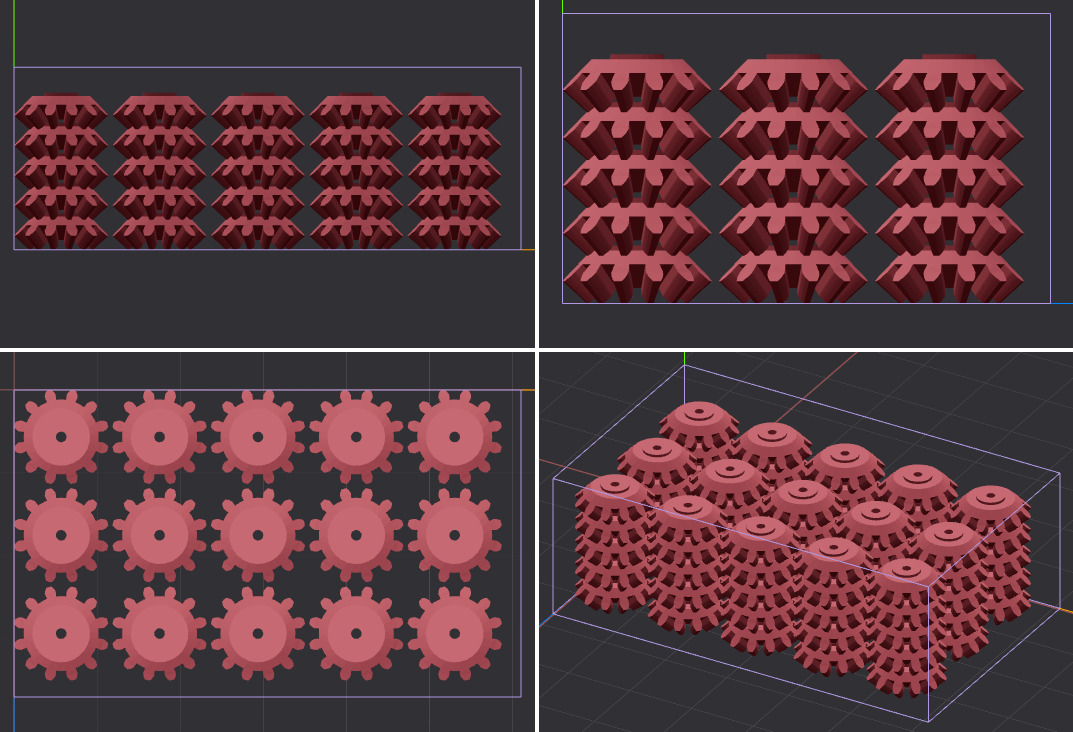

Один из результирующих вариантов укладки
Параметр «Тип стопок» определяет направление укладки предметов:

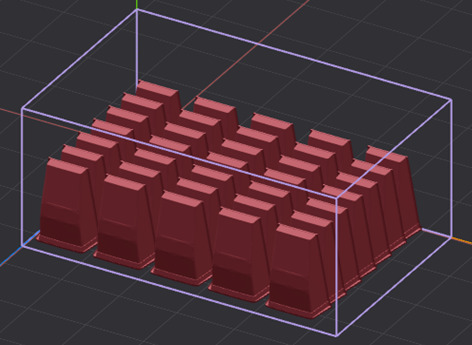

Вертикальные стопки

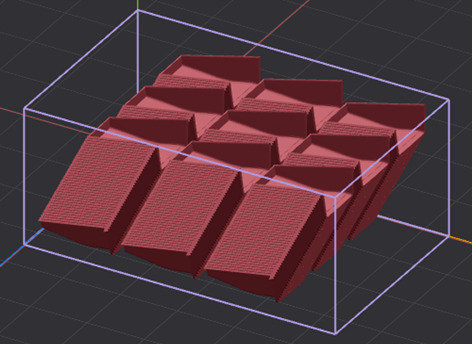

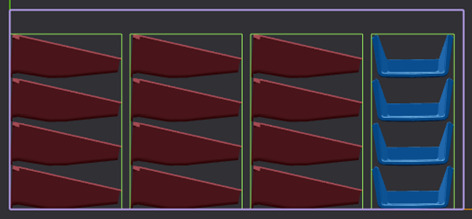

Горизонтальные стопки
Параметр «Укладка в стопку со сдвигом» определяет, допустимо ли формировать стопки, в которых каждый следующий предмет будет несколько смещаться относительно предыдущего в плоскости, перпендикулярной к направлению стопки:

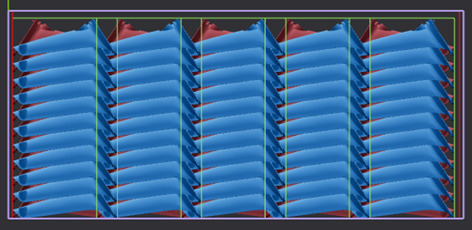

Строго вертикальные стопки без сдвигов (вид сбоку)

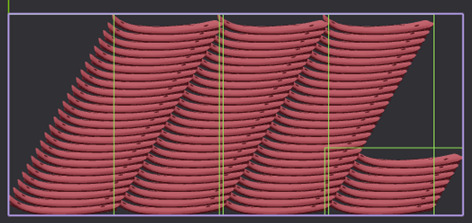

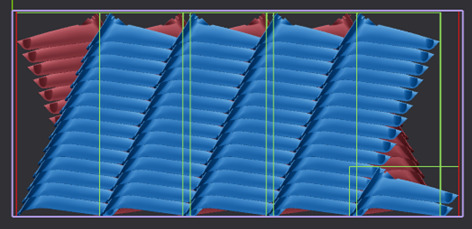

Наклонные стопки со сдвигами (вид сбоку)
Параметр «Макс. допустимый угол наклона стопки» учитывается только в том случае, когда разрешена укладка в стопку со сдвигом, и служит для ограничения угла наклона стопок, позволяя избежать формирование сильно наклоненных стопок, характеризующихся плохой устойчивостью и неравномерным распределением весовой нагрузки:

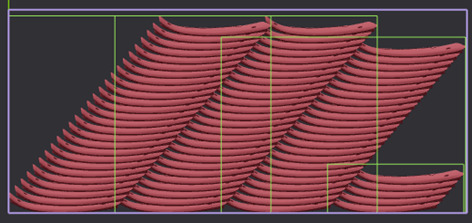

Результат, когда параметр равен 45 градусам (вид сбоку)

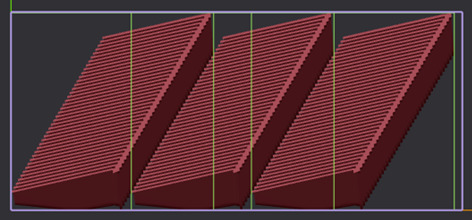

Результат, когда параметр равен 30 градусам (вид сбоку)
Параметр «Вложение деталей друг в друга» определяет, можно ли вкладывать продукцию друг в друга при укладке в стопку:
Результат, когда вложение разрешено (вид сбоку)
Результат, когда вложение запрещено (вид сбоку)
Параметр «Мин. расстояние между деталями одной стопки» определяет, на каком минимальном расстоянии друг от друга должны находиться предметы, относящиеся к одной стопке:

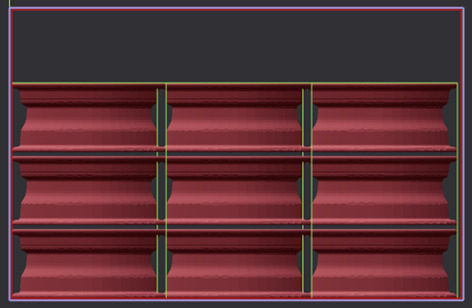

Результат, когда параметр равен 0 мм (вид сбоку)

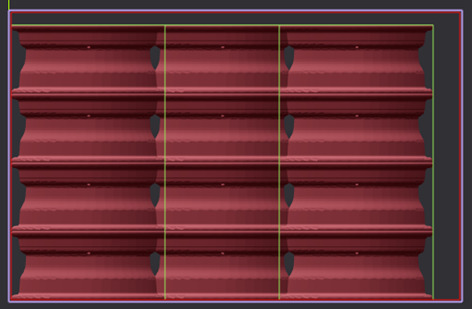

Результат, когда параметр равен 10 мм (вид сбоку)
Параметр «Мин. расстояние между деталями разных стопок» определяет, на каком минимальном расстоянии друг от друга должна находиться продукция, относящаяся к разным стопкам:

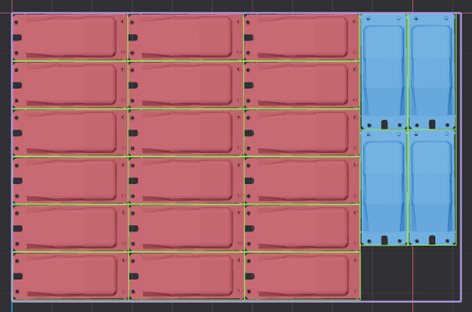

Результат, когда параметр равен 0 мм (вид сверху)

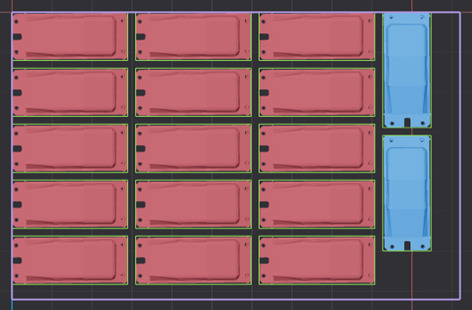

Результат, когда параметр равен 10 мм (вид сверху)
